Faire traverser une cloison en plaques de plâtre à un câble électrique, d’une boîte à l’autre, pose toujours la même difficulté : les montants métalliques barrent le chemin tous les 40 ou 60 cm. Heureusement, le passage horizontal reste tout à fait réalisable, à condition de percer l’ossature au bon endroit, de protéger le câble et de couper le courant avant d’intervenir.
Le principe en quatre gestes
On repère les montants et les réseaux existants, on perce (ou on réutilise) les trous de l’âme de chaque montant, on y pose un passe-câble, puis on tire la gaine ICTA avec une aiguille ou une ficelle lestée. Le câble ne circule jamais nu dans l’ossature, et l’installation doit rester conforme à la NF C 15-100.
Comprendre la structure d’une cloison placo
Une cloison placo se compose de rails fixés au sol et au plafond, entre lesquels on dresse des montants verticaux, avec un entraxe de 40 ou 60 cm. Deux plaques de plâtre sont vissées de part et d’autre, et la cavité accueille généralement un isolant en laine minérale. Cette ossature métallique est la seule vraie contrainte pour un passage horizontal : chaque montant forme une paroi à franchir.
Bonne nouvelle, la plupart des montants sont livrés avec des perforations oblongues pré-percées dans l’âme, à intervalles réguliers. Si elles sont alignées à la bonne hauteur, le câble électrique les traverse sans que vous ayez à percer. Dans le cas contraire, il faudra créer vos propres passages.
Cloison ouverte ou cloison fermée
Tout dépend de l’état du chantier. En construction neuve, la cloison est souvent ouverte : l’ossature est visible et une seule face est posée, ce qui permet de tirer les gaines à la main avant de fermer. En rénovation, la cloison est fermée, et il faut alors travailler depuis les ouvertures des boîtes d’encastrement ou découper de petites trappes dans la plaque de plâtre pour atteindre les montants.
Les outils indispensables pour un passage horizontal

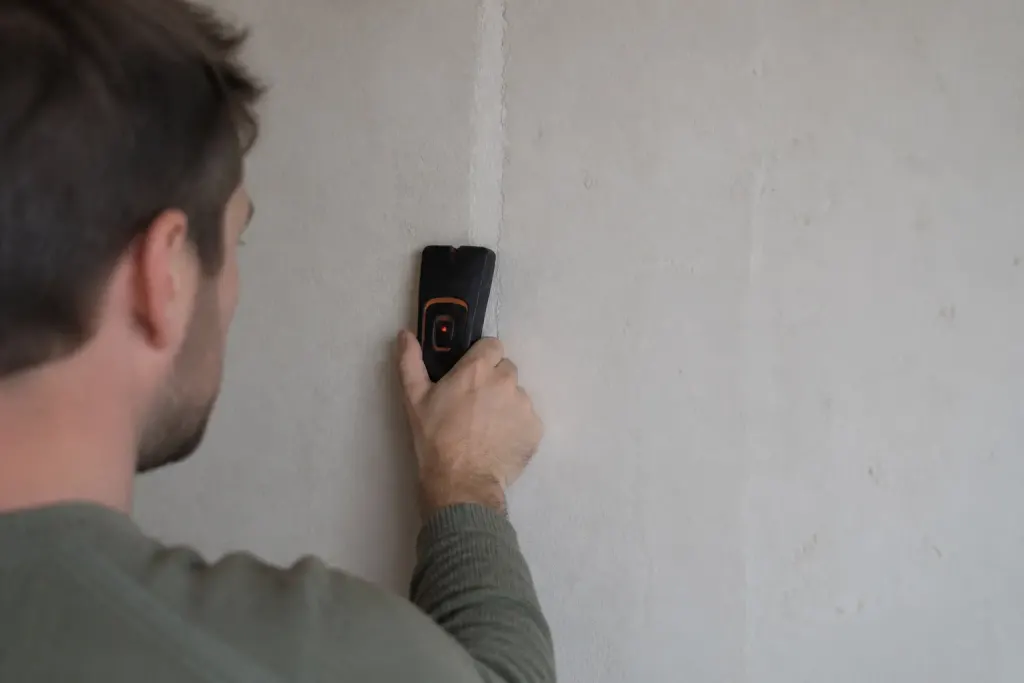

Avant toute chose, procurez-vous un détecteur de câbles et de métaux. Il repère les montants, les canalisations et les conducteurs déjà en place, ce qui évite de percer au mauvais endroit. Un testeur d’absence de tension complète l’équipement de sécurité, et le disjoncteur concerné doit être coupé avant de commencer.
Pour le perçage, une perceuse avec un forêt métal d’environ 20 mm suffit pour les montants. Une scie cloche de 67 mm sert à ouvrir l’emplacement des boîtes d’encastrement dans la plaque de plâtre. Il faut aussi prévoir des passe-câbles ou œillets en plastique, qui protègent la gaine contre les arêtes vives du métal.
Côté progression du câble, l’aiguille tire-fil reste la référence. Une ficelle lestée convient pour descendre depuis le haut d’une cavité, et un aimant néodyme permet de guider une ficelle d’un compartiment à l’autre en le déplaçant depuis l’extérieur de la plaque. Pour une cloison fermée dont la cavité est difficile d’accès, un endoscope aide à vérifier le trajet avant de tirer.
La technique étape par étape pour passer un câble horizontal
Commencez par tracer le trajet le plus direct possible entre les deux boîtes. Évitez les angles, les encadrements de portes et les zones proches d’appareillages existants. Balayez ensuite la surface au détecteur pour situer les montants et vérifier qu’aucun réseau ne traverse le chemin prévu.
Ouvrez ensuite les emplacements des boîtes à la scie cloche, puis repérez dans chaque cavité la position des perforations. Si le trajet ne suit pas ces perforations, vous devrez percer vous-même les montants, comme ci-dessous.
Percer les montants métalliques sans fragiliser la cloison
Le perçage se fait toujours dans l’âme du montant, jamais dans les ailes, et au centre de la largeur pour conserver la rigidité de la pièce. Un trou d’environ 20 mm convient pour une gaine ICTA de 16 ou 20 mm. Maintenez un écart raisonnable avec les extrémités du montant et n’alignez pas plusieurs trous trop proches les uns des autres.
En cloison fermée, découpez au besoin une petite trappe dans la plaque, au niveau de chaque montant à franchir. Percez, ébavurez l’orifice à la lime, puis enfoncez le passe-câble avant tout autre geste. Ce petit accessoire est indispensable : il évite que le frottement n’use la gaine avec le temps.
L’erreur classique : la gaine qui frotte sur l’arête du trou
Un perçage laissé brut coupe peu à peu la gaine, puis l’isolant des conducteurs. Le défaut apparaît parfois des années plus tard, sous la forme d’un court-circuit ou d’un disjoncteur qui saute sans raison apparente. Un œillet de protection coûte quelques centimes et évite ce scénario.
Faire passer le câble avec l’aiguille tire-fil
Glissez l’aiguille par une boîte et poussez-la jusqu’à ce qu’elle ressorte par l’ouverture suivante, en suivant les trous des montants. Fixez ensuite la gaine ICTA à son extrémité avec du ruban adhésif, en arrondissant l’attache pour qu’elle ne s’accroche pas dans le métal. Tirez doucement et régulièrement, sans à-coups.
Si l’aiguille bute sur un obstacle, une ficelle lestée ou un aimant néodyme permet de contourner le problème : on laisse tomber la ficelle dans la cavité, on la récupère d’un côté puis on y accroche le tire-fil. L’isolant en laine minérale se repousse sur le côté sans être tassé, car une laine comprimée perd en efficacité et peut coincer la gaine. Une fois la gaine en place, on enfile les conducteurs à l’intérieur, ce qui garantit la remplaçabilité de l’installation.
Les normes NF C 15-100 à respecter
Dans une cloison sèche, la gaine ICTA est la solution standard : elle protège les conducteurs et permet de les remplacer sans casser la cloison. En général, on choisit un diamètre de 16 mm pour des conducteurs de 1,5 mm² et de 20 mm pour du 2,5 mm², en laissant de la place pour les enfiler sans effort.
La section de câble dépend du circuit. On utilise du 1,5 mm² pour l’éclairage, du 2,5 mm² pour les prises, et du 6 mm² pour une plaque de cuisson. Chaque circuit doit être protégé par un disjoncteur adapté, et l’ensemble de l’installation doit être placé derrière un différentiel 30 mA.
Pour le tracé, on suit autant que possible les zones de cheminement privilégiées de la NF C 15-100 : à proximité du sol, du plafond ou à hauteur de l’appareillage. Pour la partie ouvrage, c’est le NF DTU 25.41 qui encadre la pose des plaques de plâtre. Dans le doute sur la conformité d’un circuit, un électricien ou un diagnostic Consuel apporte une vérification fiable.
Finitions et erreurs courantes à éviter

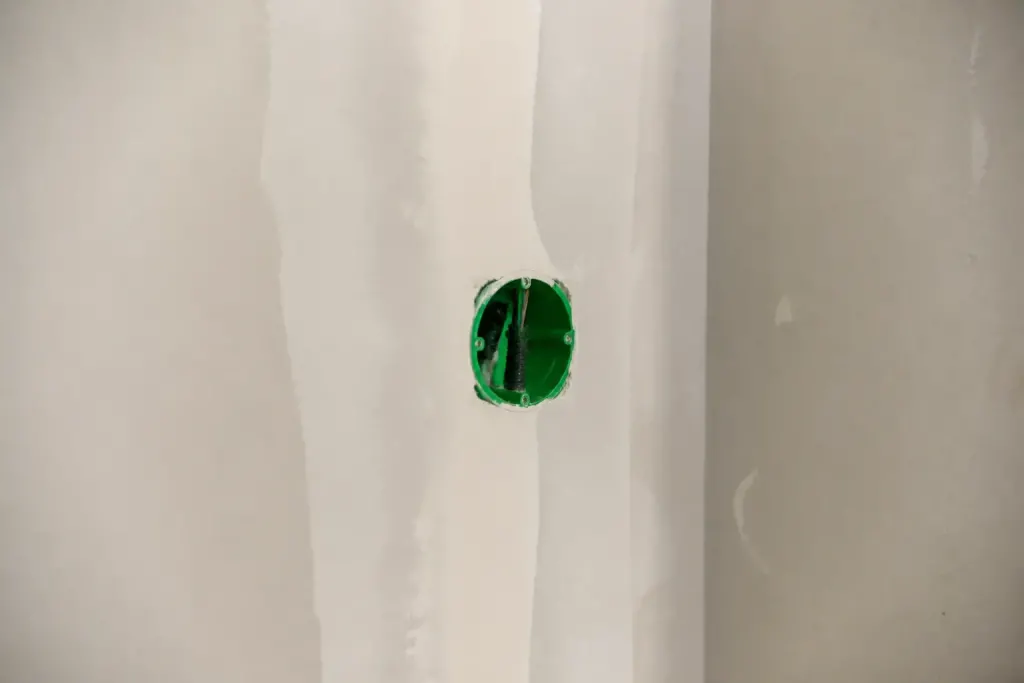

Une fois la gaine posée et les conducteurs passés, fixez les boîtes d’encastrement dans leurs ouvertures avec les griffes ou les vis prévues. Si vous avez découpé des trappes, rebouchez-les avec un morceau de plaque, de la bande à joint et de l’enduit, puis poncez et peignez. Pensez à tester le circuit avant de refermer définitivement.
Plusieurs erreurs reviennent régulièrement : percer sans détecter les réseaux, oublier les passe-câbles, forcer sur un câble coincé, ou perforer les ailes du montant. Autre piège, la gaine écrasée entre l’isolant et la plaque, qui nuit à la remplaçabilité. Une dernière vérification, avant de refermer, tient en quelques points.
- Hors tension vérifié, circuit repéré au tableau ;
- passe-câble posé dans chaque montant percé ;
- gaine ICTA continue, sans pli ni écrasement ;
- section adaptée au circuit et protection par disjoncteur ;
- différentiel 30 mA en amont de l’installation ;
- boîtes fixées et trappes rebouchées proprement.
Avec un tracé réfléchi et les bons outils, le passage horizontal d’un câble dans une cloison placo reste un chantier maîtrisable. Il demande surtout de la méthode au perçage et de la rigueur sur les protections, deux points qui font la différence entre une installation durable et un défaut à venir.
